După ce apa curge în apometrul, aceasta intră în mecanismul de măsurare prin orificiile inferioare de admisie ale carcasei rotorului, conducând rotația rotorului. Apa iese apoi prin orificiile superioare de evacuare ale carcasei rotorului. Viteza rotorului este direct proporțională cu debitul apei. Rotația rotorului este transmisă printr-un reducător către mecanismul indicator, care înregistrează cantitatea totală de apă care a trecut prin contor. Contorul acestui apometru este scufundat în apa măsurată, cunoscut sub numele de contor de apă de tip umed{-aripă rotativă. Unitatea de măsură de bază pentru acest apometru este M3.
Componentele sunt realizate din materiale de înaltă calitate și tratament rezistent la coroziune, având avantajele măsurării precise, întreținerea durabilă și convenabilă.
Se toarnă:
Conexiunea fitingului va fi specificată conform GB/T17241.6-2008PN10 atunci când sunt comandate specificații speciale.
Dimensiunea, greutatea și parametrii principali sunt supuse cerințelor fizice ale produsului și comenzii.
Principalii parametri tehnici
|
Diametru nominal (mm) |
Clasa de precizie |
Debitul de suprasarcină Q₄ |
Curgerea comună Q₃ |
Curgerea limită Q₂ |
Debitul minim Q₁ |
|
m³/h |
|||||
|
LXS-DN25E |
Nivelul 2 |
7.875 |
6.300 |
0.100 |
0.063 |
|
LXS-DN32E |
Nivelul 2 |
12.50 |
10.00 |
0.160 |
0.100 |
|
LXS-DN40E |
Nivelul 2 |
20.00 |
16.00 |
0.256 |
0.160 |
|
LXS-DN50E |
Nivelul 2 |
31.25 |
25.00 |
0.400 |
0.250 |
|
LXS-DN65E |
Nivelul 2 |
50.00 |
40.00 |
1.280 |
0.800 |

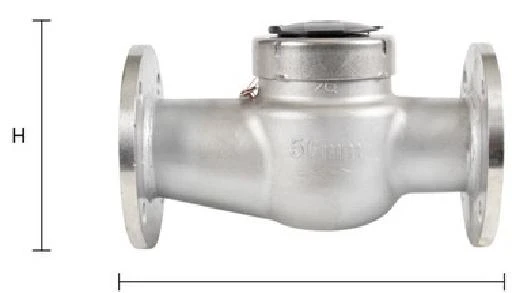

Dimensiuni exterioare corpului mesei
|
Diametru nominal (mm) |
Lungimea totală L a apometrului orizontal (mm) |
Modul Participat |
|
LXS-DN25E |
225 |
Conexiune cu flanșă |
|
LXS-DN32E |
230 |
Conexiune cu flanșă |
|
LXS-DN40E |
245 |
Conexiune cu flanșă |
|
LXS-DN50E |
285 |
Conexiune cu flanșă |
|
LXS-DN65E |
285 |
Conexiune cu flanșă |
